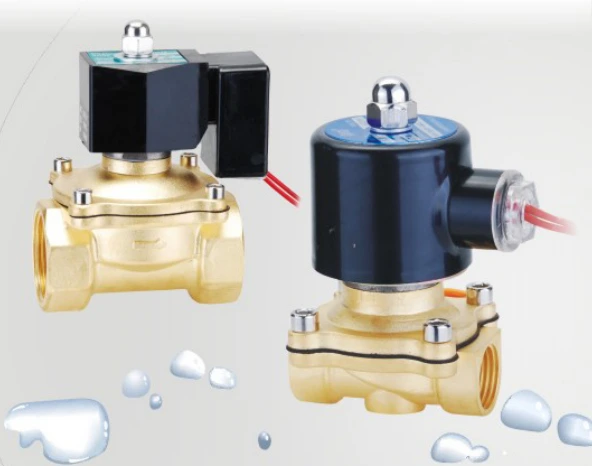

صمام الملف اللولبي من نوع الحجاب الحاجز ذو التأثير المباشر من سلسلة 2W
Harهاركتريستيك
1 、 هيكل الحجاب الحاجز من النوع المباشر بدون ضغط لفتحه. لتوسيع مجال الاستخدام.
2 ، باستخدام فتح وإغلاق هيكل الحجاب الحاجز للوحة بشكل موثوق. ثم قم بتمديد عمر المنتج.
3 、 يمكن اختيار نوع البلاستيك ، موفرة للطاقة مقاومة للانفجار.
الهيكل الداخلي لرسم البعد التفصيلي
المعلمات التقنية
الوحدة: مم
نموذج رقم. | A | B | C |
2W-025-06 | 39 | 42 | 74 |
2W-025-08 | 39 | 42 | 74 |
2W-040-08 | 51 | 42 | 74 |
2W-040-10 | 62 | 52 | 85 |
2W-160-10 | 51 | 52 | 85 |
2W-160-15 صغير | 62 | 55 | 102 |
2W-160-15 | 67 | 55 | 102 |
2W-200-20 | 86 | 55 | 113 |
2W-250-25 | 90 | 73 | 117 |
2W-320-32 | 106 | 87 | 130 |
2W-400-40 | 123 | 93 | 1 64 |
2W-500-50 | A | B | 176 |
معلمات الهيكل
نموذج لا. | 2W-025-06 | 2W-025-08 | 2W-040-10 | 2W-160-10 | 2W-160-15 | 2W-200-20 | 2W-250-25 | 2W-320-32 | 2W-400-40 | 2W-500-50 |
حجم الأنابيب | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2” | |
حجم الفتحة | مم2.5 | مم4 | مم4 | مم16 | مم16 | مم20 | مم25 | مم32 | مم40 | مم50 |
قيمة السيرة الذاتية | 0.23 | 0.6 | 4.8 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
سائل | زيت الماء والهواء، سائل الغاز المحايد | |||||||||
جهد الخدمة | AC380V AC220V AC110V AC24V DC24V DC12V السماح ± 10% | |||||||||
التشغيل | التمثيل المباشر | نوع | عادة مغلقة | |||||||
مادة الجسم | نحاس | اللزوجة | أقل من 20CST | |||||||
ضغط العمل | الماء والهواء: 0 ~ 10 كجم ثقلي / سم ² الزيت: 0~7kgf/cm² | |||||||||
مادة الختم | المعيار: أقل من 80 درجة مئوية تستخدم درجة حرارة السائل NBR. أقل من 120 درجة مئوية استخدم EPDM. أقل من 150 درجة مئوية استخدم VITON | |||||||||
