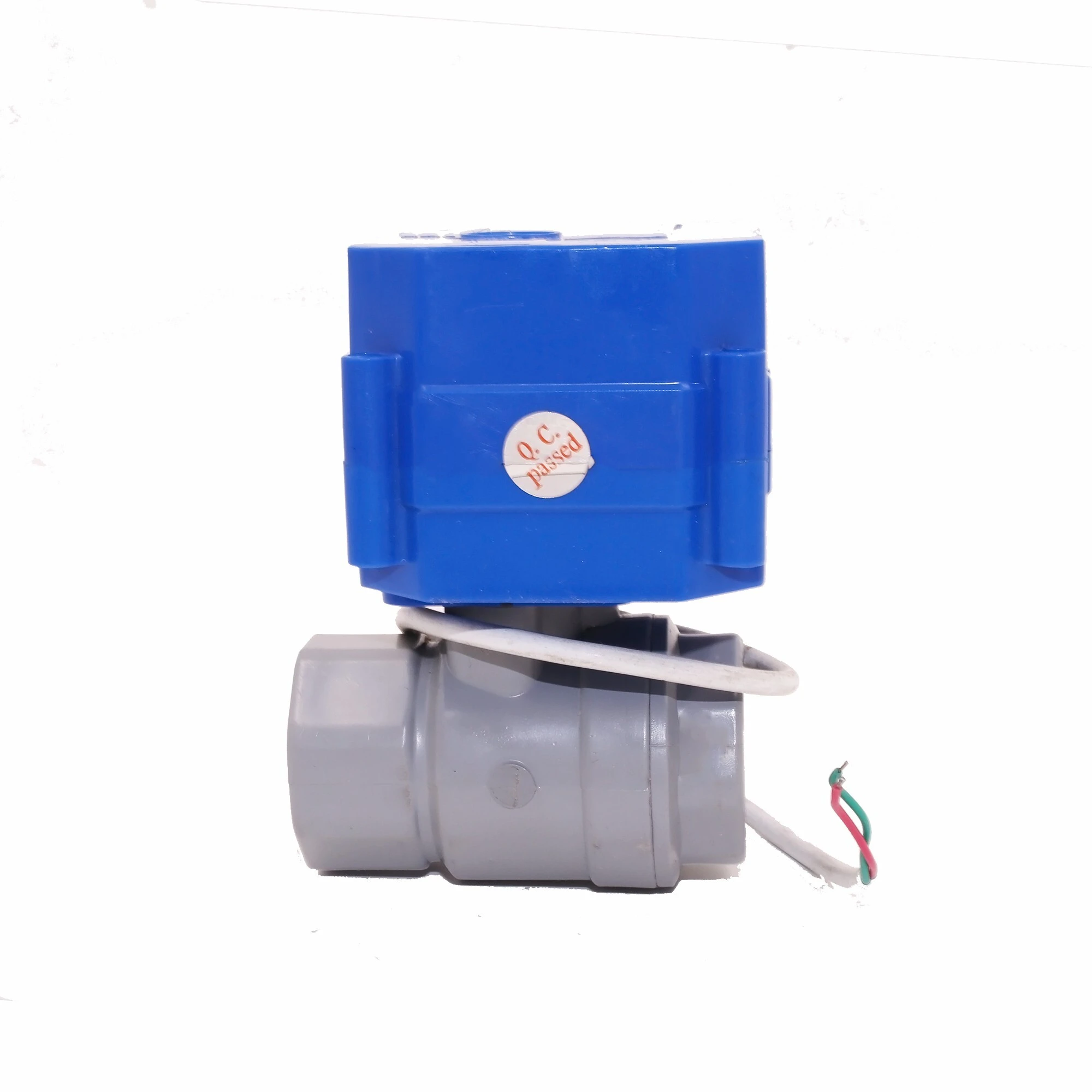

Válvula de bola motorizada de par de salida grande CWX-60P

Característica

★ puede funcionar en la sala de agua de calderas, buen sustituto de la válvula solenoide

1 、 Caja de cambios de metal y diseño de engranajes de metal, bajo nivel de ruido, rendimiento confiable

2 、 Larga vida útil: más de 100.000 círculos

3. Diseño de límite eléctrico y límite de maquinaria, ubicado con precisión, evita que el engranaje funcione continuamente

4. Montaje multiángulo, fácil de instalar.

5. Estructura de bola flotante, sin fugas, especialmente adecuada para condiciones de contaminación intensa.

Aplicación

1. Medidor de agua inteligente con tarjeta IC, medidor de calor

2. HVAC y fancoil, rociadores contra incendios, etc.

3. Agua universitaria, sistemas de control automático, automatización industrial y otros dispositivos pequeños.

4. Protección del medio ambiente, abastecimiento y drenaje de agua, tratamiento de agua.

5. Reemplace la válvula solenoide donde no funciona.

6. Los aparatos, equipos y demás dispositivos de ahorro de agua potable.

Accesorios de producto

CWX60P_4 (2)

CWX60P_5

CWX60P_6

IMG_8044

IMG_8046

蓝细节图 (1)

Vista directa del producto

Diagrama de cableado

Parámetro técnico

Latón	Conexión	Tallas	d	L	H
	Ambas roscas hembra Puerto completo	DN8	8	46	31
		DN15	15	57	38
		DN20	20	71	45
		DN25	23.5	72	49
	Ambas roscas hembra Puerto reductor	DN10	8	46	31
		DN20	15	66	38
		DN25	20	72	47
		DN32	25	86	60
	vertical de tres vías	DN15	12	63	49
	vertical de tres vías	DN20	15	66	53
	Rosca hembra-macho	DN15	15	63	38
		DN20	15	66	38
		DN25	15	81	44
		DN32	20	76	50
	Ambas roscas macho	DN15	15	68	38
CPVC	Ambas roscas hembra	DN15	15	60	47
CPVC	Ambas roscas hembra	DN20	20	72	51
SS304/316	Ambas roscas hembra	DN8	8	46	31
		DN10	8	46	30.5
		DN15	15	55	38
		DN20	15	63	39
		DN20	20	71	45
		DN25	20	75	47
		DN25	25	72	49
Horizontal de tres vías (latón)	Tallas	d	L1	L2	H
	DN8	6	52.6	39	24.5
	DN15	12	72	55	39
	DN20	15	86	63.5	44
	DN25	15	97	68.5	43.5

tabla de dimensiones

Modelo del producto	Tensión nominal	Corriente de trabajo	Par de salida	Hora de apertura/cierre	Modo de control	Presión DE TRABAJO	Potencia	Temperatura media	Tamaño	Protección IP	Funcion especial
CWX-60P	DC3-6V DC12V AC/DC9-24V AC220V AC85-265V	Máx. 100 mA (CR04 excepto Máx. 150 mA)	Máx6NM	<8s	CR01 CR02 CR02+ CR03 CR03A CR03T CR04 CR05 CR06	Máx. 1,0 MPa.	<5W	0-90℃	DN8-32 Dos vías DN8-25 Tres vías	IP65	CR01 CR02 CR02+ CR03 CR03A CR04 (con retroalimentación única)
